آموزش مراحل ساخت تابلو برق
برای بسیاری از افراد در حوزه برق از اهمیت بسیاری برخوردار است، چرا که تابلو برق بخشی اساسی از سیستم برق ساختمان و یا صنعتی است. تابلو برق شامل یک قطعه یا قطعاتی اساسی درون یک محفظه است که کارخانه‌ها، صنایع، بیمارستان‌ها، ساختمان‌ها و غیره نیاز دارند. بنابراین، آموزش مراحل ساخت تابلو برق برای بسیاری از افرادی که علاقه‌مند به موضوعات برقی هستند، بسیار جذاب است.
در این مقاله، گروه فنی آذران شاپ که به صورت تخصصی در حوزه تابلو برق فعالیت دارد مراحل ساخت تابلو برق را به صورت مختصر شرح می دهیم و در عین حال از تصاویر مربوطه برای توضیح بیشتر استفاده خواهیم کرد. این مقاله، برای کسانی که قصد دارند در این حوزه فعالیت کنند، بسیار مفید خواهد بود. همچنین، برای افرادی که به دنبال یادگیری مفاهیم برق و الکترونیک هستند، این مقاله به عنوان یک مقدمه به مباحث برق و الکترونیک مفید خواهد بود.
مراحل ساخت یک تابلو برق که به ترتیب الویت باید انجام دهیم به شرح ذیل است :
- طراحی تابلو برق
- انتخاب تجهیزات
- ساخت تابلو برق
- تست تابلو برق
- نصب تابلو برق
مراحل ساخت یک تابلو برق
مراحل ساخت یک تابلو برق شامل مراحل جوشکاری، رنگ کاری، مونتاژ بدنه و اسکلت داخلی تابلو برق و مونتاژ الکتریکی است. برای ساخت تابلو برق ها مراحلی وجود دارد که باید آن ها را به ترتیب انجام داد تا بتوان تابلو برق مناسب و استاندارد را برای انواع کاربرد آن، با توجه به حساسیت آن ها تولید کرد.
1.بخش جوشکاری و فلز
همه ورق ها با ضخامت های مختلف وارد بخش خم و برش می گردد، سپس با توجه به قطعات مورد نیاز؛ پانچ، خم کاری و مته کاری می شود؛ و بعد از طی این مراحل به مرحله جوشکاری وارد می شود و قطعات آماده شده، پس از متصل شدن، آماده فرز کاری و طی آخرین مرحله در بخش جوشکاری می می شود.
2.رنگ کاری
بعد از طی کلیه مراحل جوشکاری وارد مرحله بعد یعنی رنگ کاری تابلو ها با کیفیت های مختلف می شویم. در این مرحله، از رنگ های ساده و چرمی استفاده می گردد. رنگ های چرمی برای محیط های بسته و رنگ های ساده برای محیط های باز مورد استفاده قرار می گیرند. در این مرحله عمل پاشش رنگ با دستگاه هایی که دارای ولتاژ های متغیر است صورت می پذیرد و پس از کامل شدن پاشش، قطعات نیمه خشک داخل کوره قرار گرفته و در درجه ۱۸۰ در بازه زمانی ۲۰ دقیقه حرارت دیده و رنگ کاری به پایان می رسد.
3.مونتاژ بدنه و اسکلت داخلی تابلو برق
حال در این مرحله به تکمیل کردن بدنه تابلو و و مونتاژ آن می رسیم. پس از مونتاژ کامل تابلو در همین مرحله تابلو برق آماده بارگیری و نصب تجهیزات الکترونیک می باشد.
4.مونتاژ الکتریکی

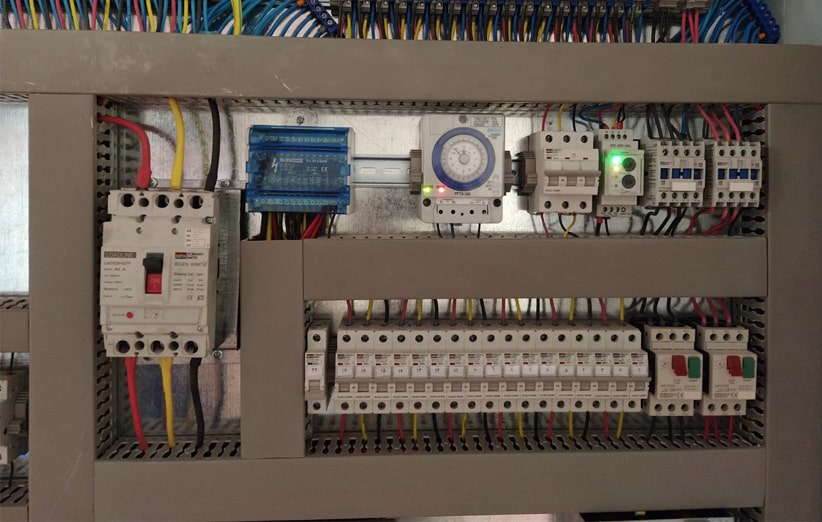

پس از مونتاژ کامل بدنه و اسکلت تابلو، تابلو برق آماده بارگیری و نصب تجهیزات الکترونیک از قبیل : فیوز، کلید، کنتاکتور، رله، پریز، فتوسل، لامپ و شینه ها روی اسکلت داخلی تابلو می باشد. پس از نصب کلیه تجهیزات الکتریکی مورد نیاز تابلو، در مرحله آخر تکنسین برق مدار و نحوه صحیح قرار گرفتن تجهیزات را مورد بررسی قرار می دهد و پس از تایید آن، تابلوها جهت ارایه به بازار یا مکان مورد نظر مهیا می گردد.
نکات قابل توجه در طراحی تابلوهای برق
- جريان مصرفي تابلو باید در حدود %۲۰ اضافه جريان داشته باشد
- جریان لحظه ای مصرف کننده ها موتوری یک ملاک مهم در زمان انتخاب تجهیزات است
- قدرت تحمل اتصال كوتاه يا پايداري تابلو در برابر جريان اتصال كوتاه لحاظ شود
- درجه حرارت طراحي تابلو بر اساس استاندارد و طراحي سازنده تابلو در انتخاب باسبارهاي اصلي و انشعابي و همچنين در نظر گرفتن كليدها مؤثر مي باشد
- لحاظ اقدامات ایمنی در برابر حفاظت تابلو در برابر نفوذ جامدات و مایعات
- نحوه دسترسي به كليدهاي اصلي و خروجي با توجه به مشخصات فني و نيازهاي بهره بردار تعيين مي گردد که معمولاٌ از رنج آمپري بالاتر از ۴۰۰۰A ، شمش ها بصورت ورودي از بالا در نظر گرفته مي شود
- دسترسي به تابلو با توجه به مشخصات فني ، نحوه آرايش پست و فضاي در نظر گرفته شده، مشخص مي گردد و به دو نوع دسترسي از جلو و دسترسي از پشت، تقسيم مي گردد عمده تفاوت هاي تابلوهاي دسترسي از پشت و جلو در عرض و عمق تابلو و نحوه دسترسي به محفظه ترمينال مي باشد
طراحی تابلو برق
اولین گام در ساخت تابلو برق، طراحی آن نسبت به محیطی که قرار است مورد استفاده قرار بگیرد می باشد. در این مرحله، باید مشخص کنید که تابلو برق چه نوع تجهیزات برقی را باید به آن متصل کند. همچنین، باید توجه داشت که تابلو برق باید با استانداردهای ایمنی مربوطه، مانند استاندارد IEC 61439-1 و 2 و نیز استانداردهای محلی، سازگار باشد.
برای طراحی تابلو برق، ابتدا باید شماتیک الکتریکی تابلو برق را طراحی کنید
…این مرحله، از نرم‌افزارهای طراحی مدارهای الکتریکی، مانند AutoCAD Electrical یا EPLAN استفاده می‌شود. این نرم‌افزارها اجازه می‌دهند تا شماتیک الکتریکی تابلو برق را با استفاده از نمادهای استاندارد، طراحی کرده و تمامی تجهیزات الکتریکی و اتصالات آن‌ها را بصورت دقیق مشخص کنید.
مزیت ساخت تابلو برق با نرم افزار این است که شما به طراحی تابلو مورد نظر خود خواهید پرداخت که هم از نظر ابعاد و هم از نظر ظاهری مورد تائید قرار بگیرد وه مسئله مهم تر این است که در حین کار از بسیاری از خطاهای در حین طراحی جلوگیری می شود.
انتخاب تجهیزات
بعد از طراحی شماتیک الکتریکی، باید تمامی تجهیزات موردنیاز برای ساخت تابلو برق را انتخاب کنید. برای این منظور، می‌توانید از کتابخانه‌های نرم‌افزارهای طراحی مدارهای الکتریکی استفاده کنید یا با تولیدکنندگان تجهیزات الکتریکی تماس بگیرید و تجهیزات موردنیاز را سفارش دهید.
در این مرحله، باید به این نکته توجه داشت که تمامی تجهیزات انتخابی باید با استانداردهای مربوطه، مانند استانداردهای IEC 60947، IEC 61010، IEC 60204 و غیره، سازگار باشند.
فروشگاه اینترنتی آذران شاپ تامین کننده و توزیع کننده محصولات حفاظت تابلوئی با برندهای اروپائی این مشکل را به راحتی رفع نموده تا در کمترین زمان ممکن اقدام به خرید محصولات خود برای انواع تابلو برق نمائید.
برخی از مهمترین محصولاتی که برای ساخت یک تابلو برق مورد نیاز است ودر فروشگاه آذران شاپ به راحتی وبا کیفیت بالا می توان خرید کرد محصولات حفاظت تابلوئی می باشد. از مهمترین محصولات تابلوئی جهت ساخت یک تابلو برق میتوان به موارد زیر اشاره کرد :
- کلید های کامپکت
- کلید های مینیاتوری (تک پل ,دو پل ,سه پل, چهار پل)
- کلید کنتاکتور
- انواع بی متال
- محافظ جان ( دو پل , چهار پل)
ساخت تابلو برق
بعد از انتخاب تمامی تجهیزات الکتریکی، باید به ساخت تابلو برق بپردازید. برای ساخت تابلو برق، باید از پانل‌های فلزی استفاده کنید این پانل‌ها باید با اندازه و مشخصات دقیقی سفارش داده شوند.
پس از دریافت پانل فلزی، باید برای نصب تجهیزات الکتریکی، قطعاتی مانند ریل‌های مونتاژی، قطعات اتصالی و غیره را بر روی پانل فلزی نصب کنید.
بعد از نصب قطعات، باید تمامی تجهیزات الکتریکی را بصورت دقیق براساس شماتیک الکتریکی و با استفاده از نمادهای استاندارد با یکدیگر اتصال دهید. برای اتصال تجهیزات الکتریکی، باید از کابل‌های الکتریکی با مشخصات مناسب و بصورت استاندارد استفاده کنید.
در این مرحله، باید به این نکته توجه داشت که تمامی اتصالات باید به شیوه‌ای باشند که عیوب و خطاهای احتمالی را کاهش دهد. برای این منظور، باید از رنگ‌های مشخص برای کابل‌ها استفاده کنید و همچنین اتصالات را با استفاده از کانکتورهای مناسب انجام دهید.
تست تابلو برق
بعد از اتصال تمامی تجهیزات الکتریکی، باید تابلو برق را تست کنید. برای این منظور، باید از تجهیزات تست الکتریکی، مانند مولتی‌متر، تستر امپدانس، تستر حفاظتی و غیره استفاده کنید.
در این مرحله، باید تمامی اتصالات و تجهیزات الکتریکی را بصورت دقیق بررسی کنید و مطمئن شوید که تمامی اتصالات درست و بدون عیب و خطا هستند. همچنین باید مطمئن شوید که تمامی تجهیزات الکتریکی با استانداردهای مربوطه، مانند استانداردهای IEC 60947، IEC 61010، IEC 60204 و غیره، سازگار هستند.
نصب تابلو برق
بعد از تست تابلو برق، باید آن را در محل نصب کنید برای نصب تابلو برق، باید از پایه‌ها و بلوک‌های نصب مناسب استفاده کنید. برای نصب تابلو برق در محل، باید رعایت اصول و مقررات ایمنی و بهداشتی الکتریکی مربوطه را در نظر داشته باشید.
در این مرحله، باید توجه داشت که تمامی کابل‌ها و اتصالات باید به گونه‌ای نصب شوند که احتمال تخریب و آسیب به آن‌ها به حداقل برسد. همچنین باید از مسیر کابل‌ها به دور از محیط‌های خطرناک، مانند محل‌های داغ، رطوبتی و غیره، اطمینان حاصل کنید.
بعد از نصب تابلو برق، باید آن را به منبع تغذیه الکتریکی متصل کنید. برای اتصال تابلو برق به منبع تغذیه، باید از کابل‌های الکتریکی با مشخصات مناسب و بصورت استاندارد استفاده کنید.
همچنین در این مرحله، باید به این نکته توجه داشت که تمامی اتصالات باید بصورت دقیق و با استفاده از تجهیزات الکتریکی مناسب، انجام شود. همچنین باید از محل مناسبی برای نصب تابلو برق استفاده کنید. برای نصب تابلو برق، باید از محلی استفاده کنید که به راحتی قابل دسترسی باشد و در معرض خطرناک نباشد و در نهایت، بعد از نصب تابلو برق، باید آن را تست کنید و مطمئن شوید که تمامی اتصالات درست و بدون عیب و خطا هستند.
بعد از نصب و تست تابلو برق، باید از سازگاری آن با استانداردهای الکتریکی مربوطه مطمئن شوید. برخی از استانداردهایی که باید در نظر گرفته شوند، شامل استاندارد الکتریکی ملی، کد برق ملی و استانداردهای ایمنی الکتریکی می‌شوند. استفاده از استانداردهای الکتریکی مربوطه، به عنوان یک راه حل بهینه و ایمن، از احتمال وقوع حوادث الکتریکی جلوگیری می‌کند و در عین حال امنیت و اطمینان کاربران را افزایش می‌دهد.
در نهایت، برای حفظ عمر و کارایی تابلو برق، باید به نظافت و نگهداری مناسب آن توجه شود. در صورت بروز هرگونه مشکل یا خرابی در تابلو برق، باید با یک تکنسین الکتریکی ماهر تماس گرفته و مشکل را برطرف کرد.
در این مقاله، مراحل ساخت تابلو برق، از طراحی شماتیک الکتریکی و انتخاب مواد و قطعات مناسب، تا نصب و تست نهایی تابلو برق، به صورت جامع بررسی شد. همچنین نکات و موارد مهمی که باید در نظر گرفته شوند، برای ساخت یک تابلو برق با کیفیت و ایمن، بیان شد. با رعایت مراحل و نکات گفته شده، می‌توانید یک تابلو برق با کیفیت و ایمن بسازید که به صورت بهینه و با عمر طولانی، کار خود را انجام دهد.
