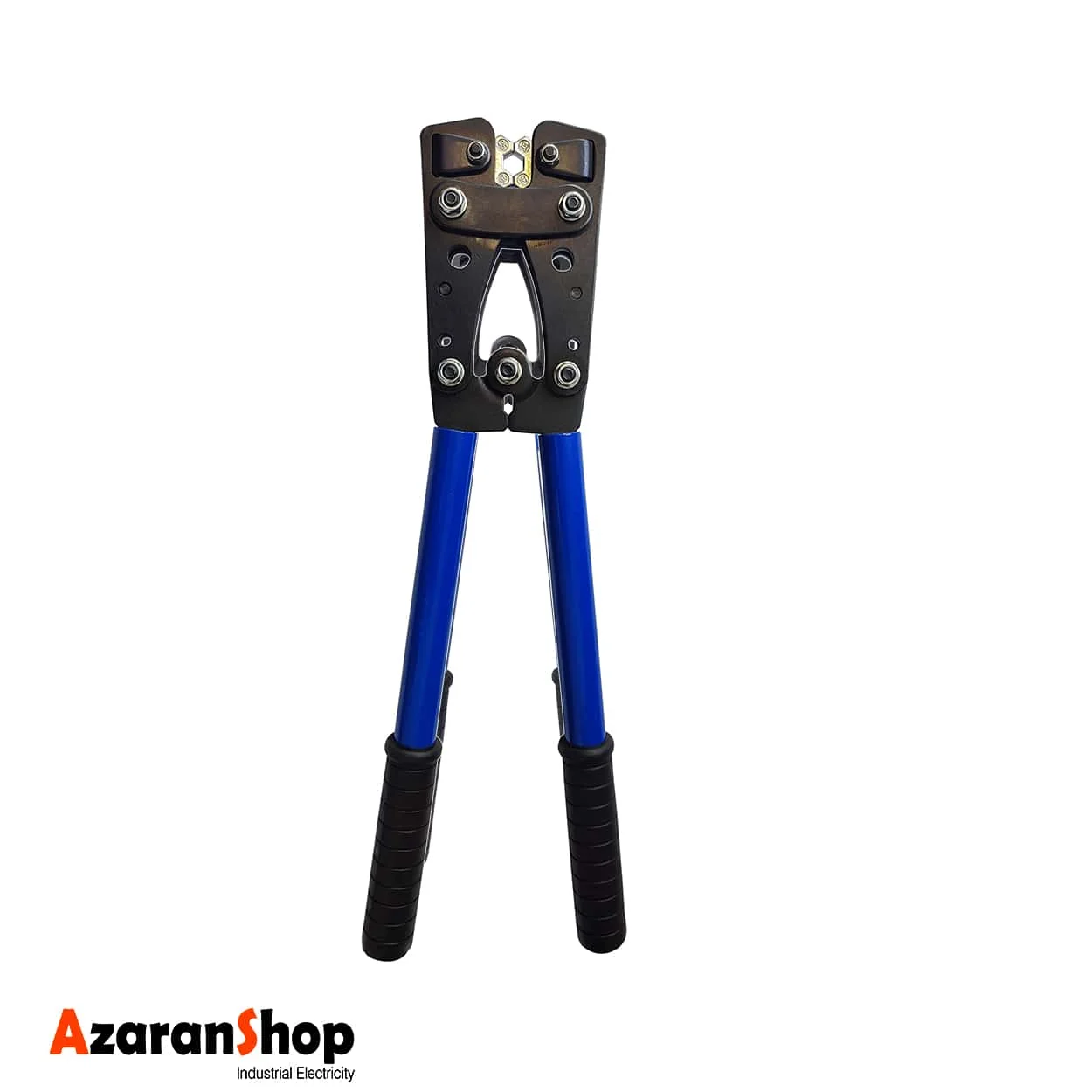

پرس مکانيکي کابلشو/رابط مسي از سايز 6 الي 50 ميليمتر مربع (MCT050)

الف) توضيحات:

ابزار پرس مکانيکي با کد MCT050 جهت نصب اتصالات کابلشو/رابط مسي از سايز (سطح مقطع) 6 الي 50 ميليمتر مربع و کابلشو/رابط آلومينيومي از سايز 16 الي 35 ميليمتر مربع به کابل مورد استفاده قرار مي گيرد. نيروي پرس در اين ابزار از طريق نيروي دست اپراتور تأمين مي گردد. اين ابزار حاوي 6 جفت قالب مي باشد که همگي در قسمت سر ابزار، و به صورت يک تکه از جنس فولاد که حول محوري مي چرخد تعبيه شد است. جهت استفاده از قالب با سايز مناسب، با فشار بر روي فنري که بر روي سر ابزار تعيبه شده قالب ها آزاد شده، سپس با چرخاندن محور قالب ها، قالب با سايز مناسب انتخاب مي گردد. ضروري است هنگام پرس، دو سايز قالب انتخاب شده در هر دو قسمت ابزار يکي باشد، لذا انتخاب قالب با سايز مناسب بايد به صورت مجزا جهت هر طرف صورت گيرد.

ب) مشخصات:

• دامنه پرس: کابلشو/رابط مسي از سايز 6 الي 50 ميليمتر مربع، کابلشو/رابط آلوميينومي از سايز 16 الي 35 ميليمتر مربع

• نوع پرس: شش ضلعي

• بسته بندي: جعبه مقوايي

• طول: حدود 400 ميليمتر

• وزن: حدود 1500 گرم

• تعداد و سايز قالب ها: 6 جفت در سايزهاي 10،6، 16، 25، 35، 50

• جنس قالب ها: فولاد آلياژي گريد 42CrMo (طبق استاندارد3077 GB/ T) سخت کاري و آب کاري شده
